Putkien laserleikkaus – enemmän kuin katkaisua: näin syntyvät tarkat liitokset ja nopeampi kokoonpano
Putkien laserleikkaus on tehokas ja mittatarkka menetelmä, jolla voidaan tehdä putkiin ja profiileihin katkaisujen lisäksi rei’ityksiä, aukotuksia ja loveuksia. Suurin hyöty syntyy usein siitä, että putkien liitokset ja kohdistukset voidaan toteuttaa valmiiksi jo leikkausvaiheessa. Tämä vähentää manuaalista työtä, nopeuttaa kokoonpanoa ja parantaa lopputuotteen toistettavuutta.
Tässä artikkelissa käymme läpi:
Putkien laserleikkaus – suurin hyöty syntyy liitoksissa
Putkien laserleikkaus on yksi nykyaikaisen metallituotannon tarkimmista ja joustavimmista menetelmistä putkien ja profiilien työstöön.
Vaikka putkien katkaisu on laserleikkauksen perustoiminto, putkilaserin suurin hyöty syntyy monesti muista työvaiheista: rei’ityksistä, aukotuksista, loveuksista sekä ennen kaikkea liitosgeometrioista, joiden avulla osat voidaan sovittaa toisiinsa tarkasti.
Putkirakenteiden valmistuksessa työaikaa kuluu usein enemmän kokoonpanossa ja hitsauksessa kuin itse leikkauksessa. Kun liitospinnat ja kohdistukset ovat valmiina, kokoonpano nopeutuu ja lopputuloksen laatu pysyy tasaisena.
Mihin putkien laserleikkaus sopii erityisen hyvin?
Putkilaserleikkauksella voidaan valmistaa hyvin monenlaisia kappaleita, mutta tyypillisesti eniten hyötyä saadaan rakenteissa, joissa on:
- useita aukotuksia tai loveuksia
- liitoksia, joissa osien täytyy kohdistua tarkasti
- paljon toistoa tai sarjatuotantoa
- tarve minimoida käsityö ja manuaaliset työvaiheet
Putkilaserin tyypillisiä käyttökohteita ovat esimerkiksi:
- erilaiset putkirungot -ja rakenteet esim. kone- ja laiterungot
- kalusteet, teollisuuskalusteet, myymäläkalusteet, hyllyjärjestelmät
- kaiteet, portaat, kulkusillat
- muut kokoonpantavat kehikot ja teräsrungot esim. rakennusteollisuudessa
Putkilaser sopii hyvin myös piensarjoihin ja protoihin, sillä ohjelmointi on nopeaa ja asetusaika lyhyt.
Esimerkkikuvat: putkilaserilla käsiteltävät yleisimmät profiili- ja liitosmallit

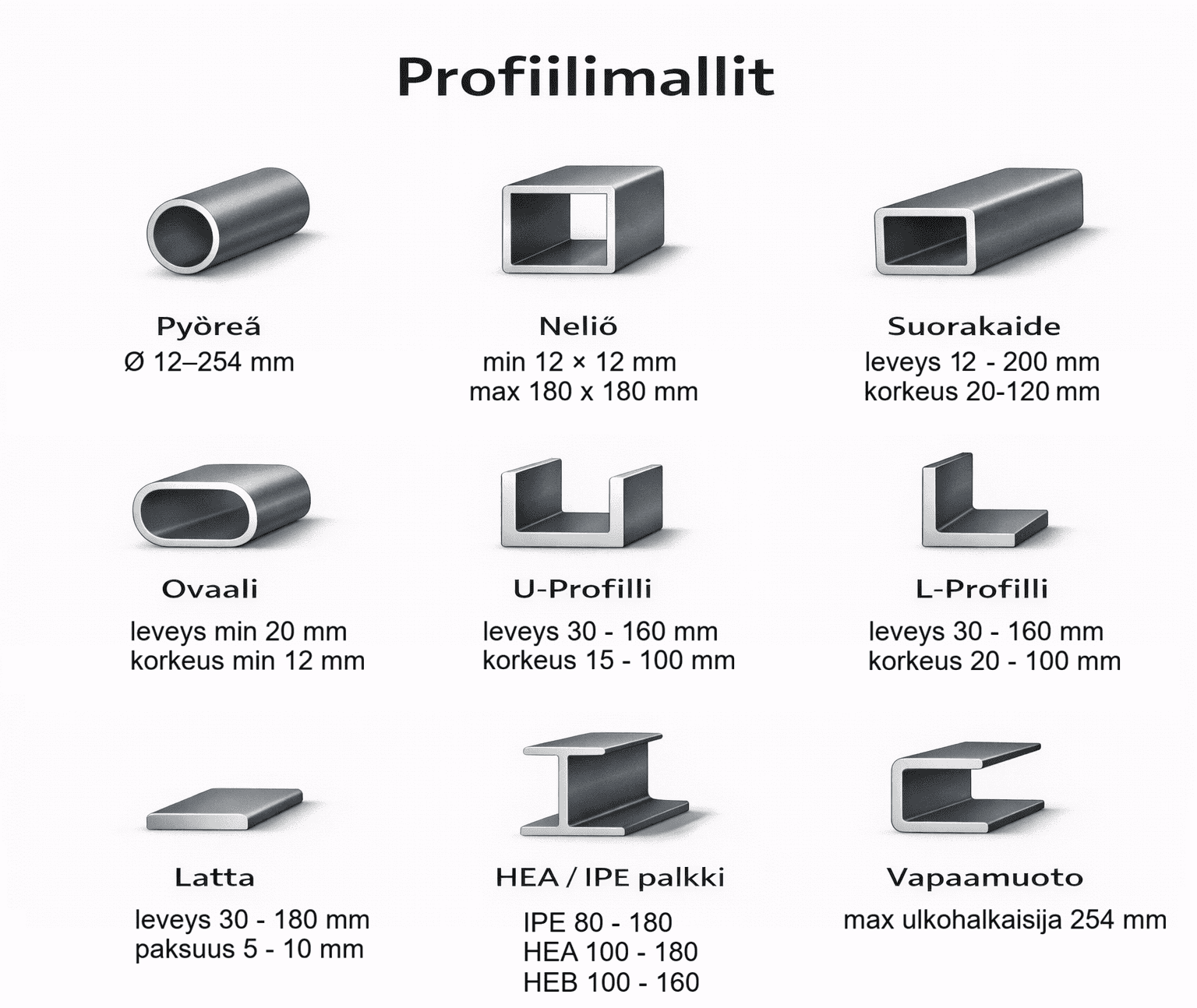

Putkilaserilla käsiteltävät yleisimmät putket ja profiilit sekä niiden minimi- ja maksimimitat:
Esimerkkejä liitosmalleista:

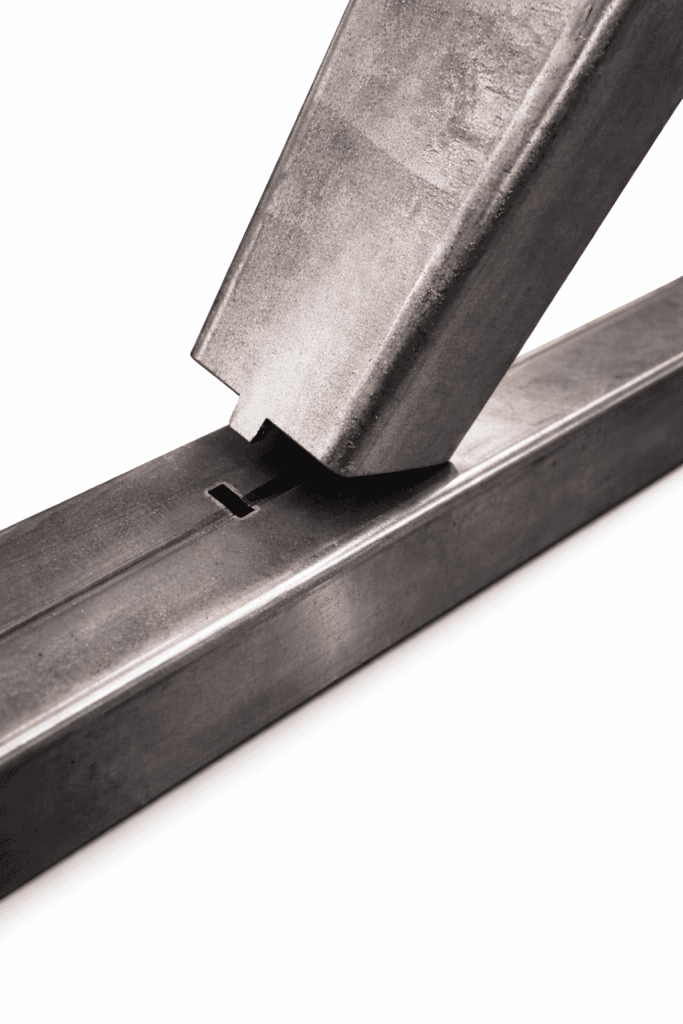

Tab and slot -liitos

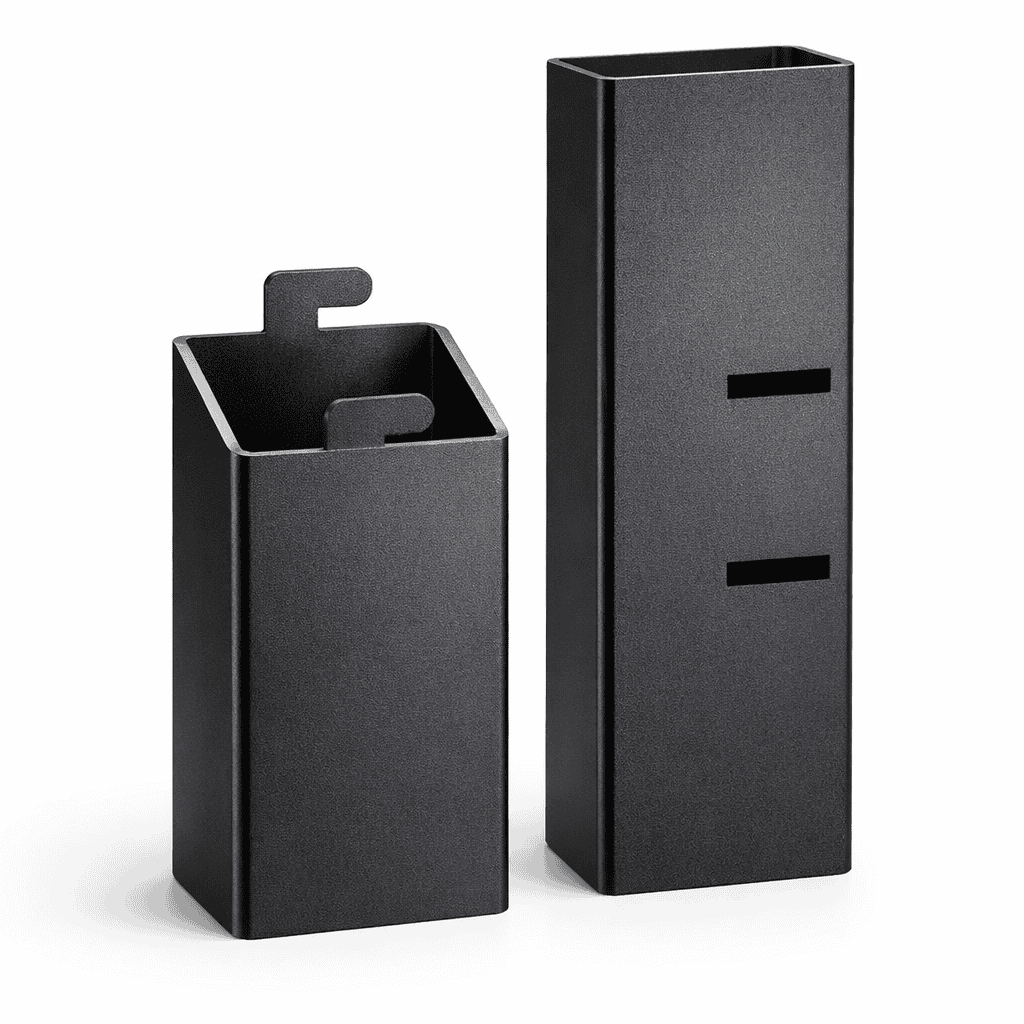

Hook joint – liitos

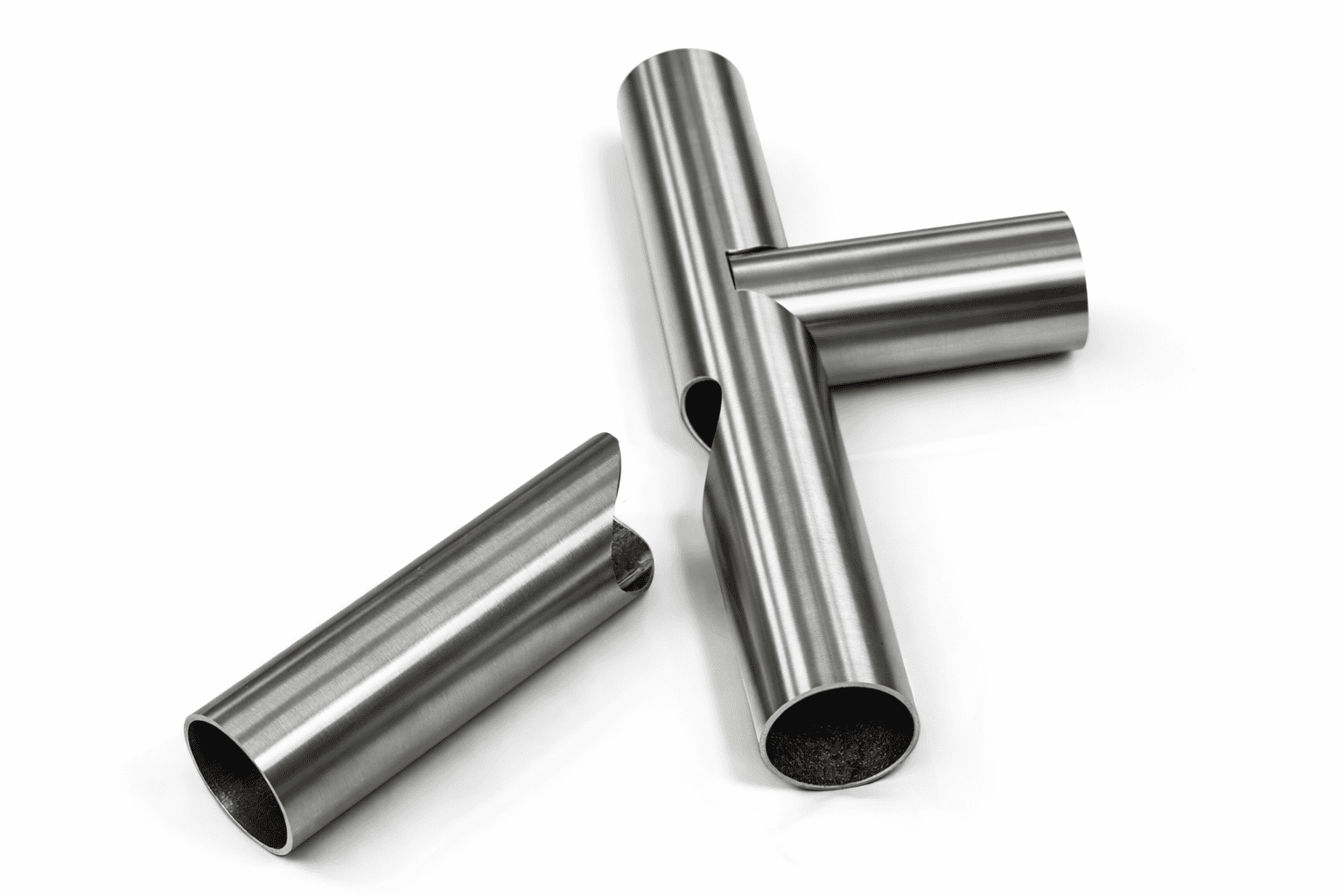

Pyöreän putken lukitusliitos
Moderni putkilaser vs perinteiset menetelmät
Putkien työstöön käytetään edelleen myös perinteisiä menetelmiä, kuten automaattisahausta ja plasmaleikkausta. Ne voivat olla toimivia ratkaisuja erityisesti silloin, kun kappale on yksinkertainen ja työstö rajoittuu suoraan katkaisuun.
Kun kappaleeseen tarvitaan kuitenkin aukotuksia, loveuksia, tarkkoja liitoksia tai useita työvaiheita, putkien laserleikkaus tuo selkeän edun. Laserleikkaus mahdollistaa monimuotoiset geometriat ja hyvän leikkauslaadun ilman, että kappaletta tarvitsee siirtää usean eri työvaiheen läpi.
Usein suurin ero syntyy siitä, että putkilaser poistaa tai vähentää:
- erillisen porauksen ja jyrsinnän
- manuaalisen sovituksen
- mittaamisen ja merkinnän
- kappaleen muuta käsittelyä työvaiheiden välillä, esim. jälkityöstö
Lue lisää putkilaserista ja sen hyödyistä
M-Levyn putkilaser: integroidut ominaisuudet tehostavat tuotantoa
M-Levyn putkilaserleikkaus perustuu moderniin 3D-putkilaserteknologiaan, joka mahdollistaa monipuolisen työstön putkille ja profiileille.
Putkilaseriimme on integroitu useita ominaisuuksia, jotka vaikuttavat suoraan tuotantoprosessin tehokkuuteen:
Integroitu kierre- ja kitkaporausyksikkö
Kitkaporaustekniikalla voidaan muodostaa kaulus, jossa materiaalipaksuus on huomattavasti alkuperäistä suurempi. Kierre voidaan tehdä suoraan kaulukseen samassa työvaiheessa. Näin korvataan tarve jälkikäteen tehtäville puriste-, hitsaus- tai niittimuttereiden asennuksille, mikä lyhentää tuotantoprosessin läpimenoaikaa.
Kääntyvä 3D-leikkuupää
Kääntyvä 3D-leikkuupää mahdollistaa perinteisen leikkauksen ja katkaisun lisäksi myös monimutkaisempien muotojen, kuten viisteiden, jiirileikkausten ja hitsaussaumojen esivalmisteluleikkausten toteuttamisen jopa 45 asteen kulmaan asti.
Integroitu roiskesuojalaite
Roiskesuojalaite mahdollistaa vähäroiskeiset tai roiskeettomat sisäpinnat pyöröputkille, joiden sisähalkaisija on yli 40 mm.
Katso täältä putkien laserleikkauksen tarkat tekniset rajat ja materiaalit
Tarvitsetko putkien laserleikkausta?
Jos etsit nopeaa ja luotettavaa putkien laserleikkausta alihankintana, autamme mielellämme. Leikkaamme putket, putkipalkit ja profiilit sovitussa aikataulussa ja tarvittaessa tuemme myös suunnittelussa, jotta rakenne saadaan toimimaan käytännössä ja kustannustehokkaasti.
Tarvittaessa viemme projektin pidemmällekin: hoidamme hitsaukset ja kokoonpanon niin yksittäisissä projekteissa kuin sarjatuotannossa – erityisvahvuutenamme ovat laadukkaat, maalatut metallituotteet, jotka toimitetaan valmiina kokonaisuuksina.
